污水廠的運營角度看設計（四）

   在上一篇和大家探討了關于粗格柵間的圖紙圖線布局等內容，從布局和高程的研讀中，可以得出一些運行中需要了解的控制知識，但是對于一份污水廠的構筑物圖紙來說，運營人員除去從圖紙中的圖線布局來了解構筑物的工藝及設備內容之外，還要注意對圖紙中的設計說明和材料列表進行研讀，通過閱讀圖紙中的文字部分，對每一個構筑物的工藝內容進一步的認知。

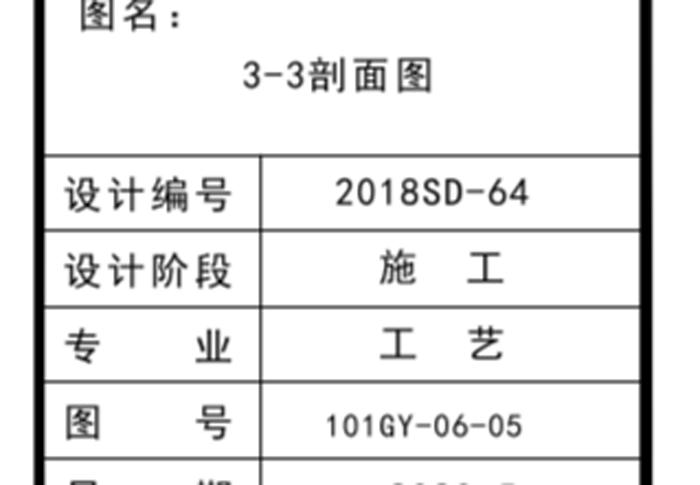

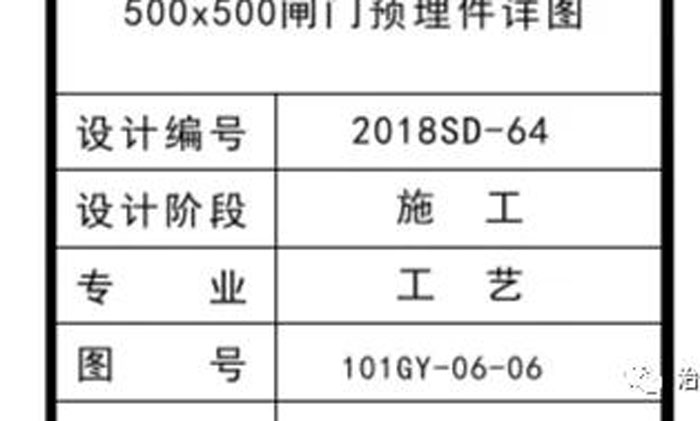

   對于一個單體構筑物的完整圖紙來說，會(huì )包含很多內容，分成多張圖紙來繪制，一般通過圖紙標簽欄中的圖紙編號來了解一個單體構筑物的全部?jì)热?，比如下圖這兩個編號，就意味對于101這個單體構筑物的工藝來說，一共有6張圖紙，其中第5張是3-3剖面圖，第6張是500×500的閥門預埋件詳圖。所以去了解一個單體構筑物的全部工藝部分，就需要注意圖紙標簽欄內的編號，進行全部的收集和閱讀。

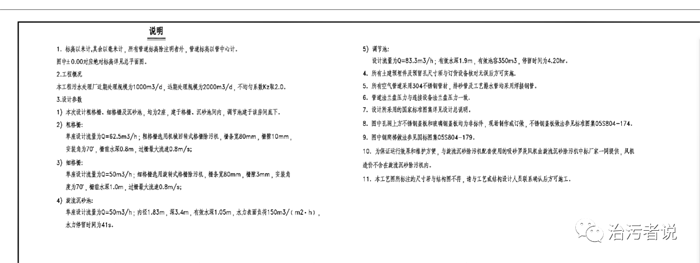

在單體構筑物的完整圖紙中，一定會(huì )有兩個內容，那就是說明和設備材料列表。對于一個單體構筑物來說，說明是對這個構筑物的功能性和工藝的描述，其中有構筑物的建筑尺寸，設計參數，工藝流程說明等內容。工藝人員通過閱讀這部分內容，可以很快的了解到單體構筑物中的相關內容，比如下圖的說明中，對設計的近遠期水量，粗、細格柵的類型，過柵流速，柵條間隙，柵條寬度，安裝角度，柵前水深等數據都詳細的列了出來，運行人員可以比對這些數據來進行日常工藝中的管控?？赡苡泻芏噙\營人員會(huì )認為這些參數都是理想狀態的數值，和實際運行沒有具體聯系，應用的價值不大，只能看看而已。這些參數是設計人員根據設計的水質水量進行的計算，但是在一個污水廠實際運行中，能穩定達到設計的水質水量的機會(huì )基本很少，所以這些數值在實際的運行中的指導性并不是很大。了解這些參數的目的其實更重要的是確定設備的和設施的最佳的工況點位，運行人員都知道，污水廠內的很多設備在運行中都不是在最佳的工況點位運行的，運行負荷過低的情況是較多出現的，在運行中努力將設備設施的運行工況點調整在最佳的運行點，是運行管理的一項工作內容。比如過柵流速在低流量下就達不到設計值，就需要進行單通道運行，提高單通道的過水能力，從而提升過柵流量和流速，這樣使運行工況接近于最佳工況點，有利于設備的良好運行。這是設備運行中的調整基礎，污水廠對于設備的如何投用，投用多少的運行機制是需要有確切的數據支撐的，而設計的參數值是作為污水廠設備的運行的基準數據來衡量的。通過這些數據，使污水廠內的設備的優化管理，節能降耗等精細化管理的目標得以實施。認真的讀圖并去應用設計圖紙中給出的相關信息，更好的進行污水廠的管理，是一個合格的運行技術人員應當具備的能力。

除去設計說明之外，還有一個重要的就是設備列表，這對于很多污水廠是很重要的一項內容了，作為最終的施工圖版本，設計圖紙中的設備列表，表明了最終安裝在污水廠內現場的各臺套設備的情況。因為一些設備在安裝到現場之后，由于各種原因，無法查到設備的具體型號參數等，比如水下設備，比如一些設備送外檢修幾次之后，設備銘牌慢慢就找不到了，模糊的設備參數是無法進行設備的維護檢修，設備的備品備件的購置，更不能實現工藝的調控，這個時候只有通過閱讀設計圖紙，尋找相應的設備列表，查找相關的設備參數，這樣才能準確的確定具體的設備型號。當然在一些條件下，進行設備的更新改造時，也是需要了解最初的設備型號，聯接管徑等，這樣才能保障更新改造和技術革新的設備和原有的位置能相互配合，滿足其工藝要求，實現改造及革新的目的。

作為設備管理體系的中一部分，應該將設計圖紙中的這些初始的設備資料進行信息化處理，為設備運行管理做好基礎資料的收集和整理工作。設備管理是每個污水廠運行中非常重要的工作之一，從基礎認真做起，是保證設備運行管理體系良好運行的前提。

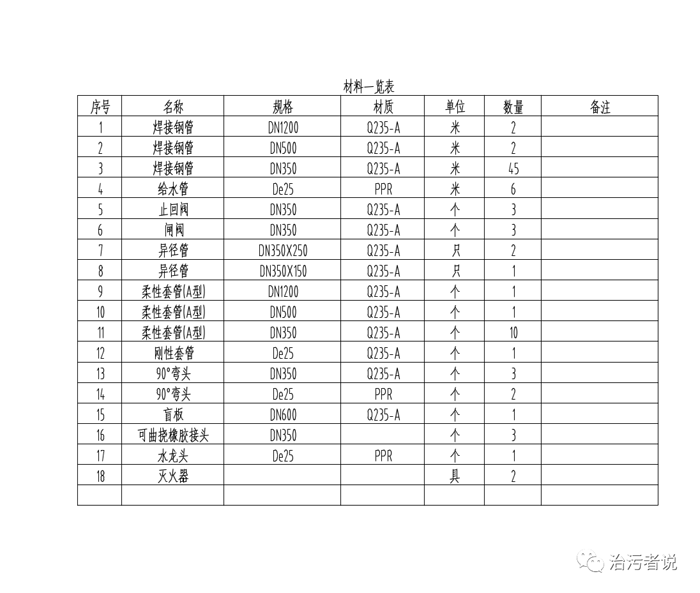

   除去這兩個，還有一項表格是材料列表，這是對單體構筑物的各種閥門，聯接管件的詳細列表說明，這些材料是單體構筑物內的設備的相互聯接的管件材料等，這些管件，閥門在今后運行中，有些閥門是經常使用的，有些不經常使用，但是不論使用頻次高低，都會(huì )有損壞的機會(huì )，詳細的閱讀設計的資料，為這些管件做相應的統計和運行備用，如果不需要長期備用，也要做好登記，方便在維修時間進行購買，很多管件設備在使用較長時間后，相應的參數可能會(huì )被磨損無法辨識，這就需要從設計資料中尋找相關內容進行備案。

   因此仔細閱讀圖紙中的各項資料，并把這些資料在不同的生產運行管理中轉化成為管理工具，是污水廠技術運行人員需要進行基礎工作之一。
