污水廠的運營角度看設計（一）

  水環境問題在國家政策的不斷強化下，污水處理廠近年來得到了長足的發展，很多地區的污水處理廠經歷了從無到有，從一到多的過程，這個過程包含了設計，建設，運營整個運作的體系，整個體系在為我國的水環境治理的改善做出了很大的貢獻。但是在這個體系中也出現了一些問題，其中對于運行人員來說，比較突出的就是污水廠經過設計和建設之后，真正進入運行以后，出現了很多不盡人意的地方，使日常運行困難重重，基本很多污水廠在設計建設完成以后，會(huì )用一到兩年時間在廠內進行修改，使其符合正常的運行。

  出現這種情況，原因有很多，各個環節都有可能出現原因，比如設計采用的水質、水量與實際不符，設計計算的剩余污泥量過小，設計的運行污泥濃度較低，施工中的施工質量問題，施工時對圖紙看錯，管路鋪設錯誤，設備采購時低價競標導致質量下滑，設備安裝時出現土建和設備的配合度不夠，施工后期搶進度使工程虎頭蛇尾，有些環節的需要的時間期限沒有預留充足，匆促進行下一道工序，隱蔽施工項目的各種遺留問題等等的原因，這些原因使運營人員接手以后，面臨復雜的工況，導致無法正常穩定運行。這些問題分析起來牽扯的環節眾多，往往到了最后也無法確定誰之責任，只能把所有的問題都移交給運營方，由運營人員來自我處置，費時費力，也不一定能處理的很完美。而等到經過數年廠內處理完成以后，新的一輪提升改造又開始了，又陷入這樣的循環中去。

  對于一個行業發展來說，專業技術人員需要不斷的對流程中存在的問題進行提升和改進才能促進行業不斷地有效的向前發展，對污水處理行業也需要這樣對自身發展中存在的問題進行調整和思考，才能夠有效的提升行業的向前發展。對于新污水廠先改兩年的現狀，讓運營管理人員頭疼不已，在不斷發展和改進的行業進程中，運營人員應該怎樣進行改進，促進和改善進程中存在的問題呢？

  由于污水廠項目施工項目較大，存在的環節眾多，每一個環節都要把控到位往往不是一個運營技術人員能做到的，也不是幾篇文章能說明白的，有關各個環節中存在的問題，公眾號將在今后的文章中進行逐一進行討論。針對這些問題，首先會(huì )從設計環節開始進行探討，公眾號從這一期開始將用幾篇的內容和大家一起交流從污水廠的運營角度如何看設計。

   運營人員本身的工作其實與設計是沒有直接聯系的，在日常工作中也不可能用電腦，用CAD來繪制污水廠的結構工藝圖等等，因為運營人員更主要的工作是保證污水廠污水處理的正常運行，對工藝，設備，設施進行全方位的管理，這個與設計人員每天使用各種計算公式，各種電腦作圖相差甚遠，這樣看來運營人員確實不需要設計相關的知識內容。但是為什么公眾號要在污水廠中以運營角度來看設計呢？

  在污水廠的運行管理中，有很多不僅僅是地面上的構筑物的管理，還有地面下管線的管理，污水廠地面下的管線錯綜復雜，工藝的進出水管，構筑物的放空管，工藝的排泥管，曝氣池的空氣管線，加藥管線等等這些大部分都在污水廠的地面下，在污水廠整體施工結束以后，地面就會(huì )鋪設道路，種植綠植等，這樣這些地下管線在日常的地面管理中就看不到了，如果想要了解這部分，就需要從設計資料中尋找地下管線是如何布置的，從設計資料中認識各種管線在地下的走向，這樣才能在運行中對地下管網進行管理。除了地下管線，還有設施的停留時間，設備的運行參數，設施水下部分的結構等等，在運行中都無法看到，這些都需要從設計資料中找到相關的內容來指導日常的運行管理工作。在污水廠的運營的實際工作中還有更多的方面需要和設計資料相關聯，在后續的文章中會(huì )和大家一起交流如何從設計資料了解到污水廠的運行管理的內容。

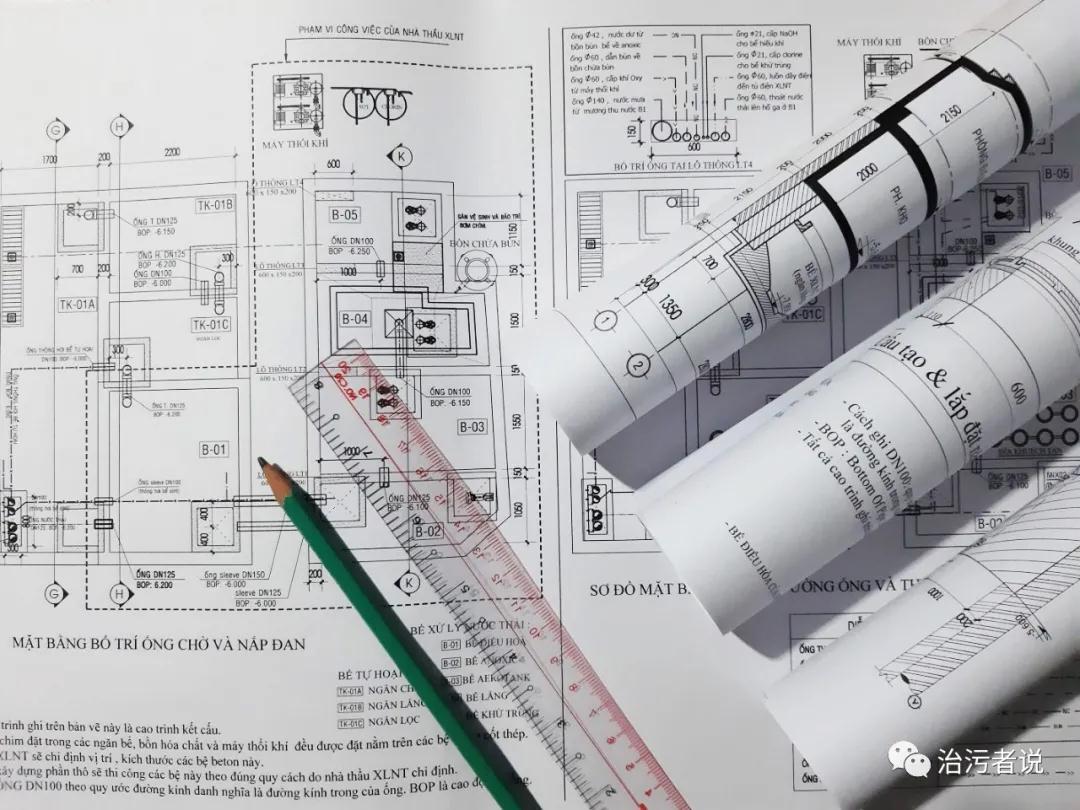

  既然在實際的運行中，詳細的了解設計資料對運營技術管理人員是非常重要的一項工作，那么運營技術人員需要怎樣去了解設計資料呢？對于污水廠的設計資料，運營人員所能接觸到的最常見資料就是竣工圖紙了，也有一些初設說明，環評資料等等，重點是堆積成山的竣工圖紙。運營技術管理人員具備讀圖能力，能夠看懂圖紙，從一張圖紙看到污水處理構筑物的各種細節，把平面的圖紙變成立體的構筑物，能夠從圖紙落實到現場是一項基本的工作技能要求。作為污水廠的技術管理人員不能僅僅的知道污水廠的實體構筑物的位置，更應該知道這些構筑物的詳細的具體參數，地上地下部分都要有詳細的認知。關于這部分讀圖的基礎知識，在這里就不展開講了，大家可以從《工程制圖》的教材中學習到相關的知識，要注意只要認知圖紙，會(huì )看懂圖紙就好了，并不是需要大家去自己繪制。通過一些基本知識的認知和學習，知道一張圖紙上繪制的圖線講訴的是什么工藝內容。

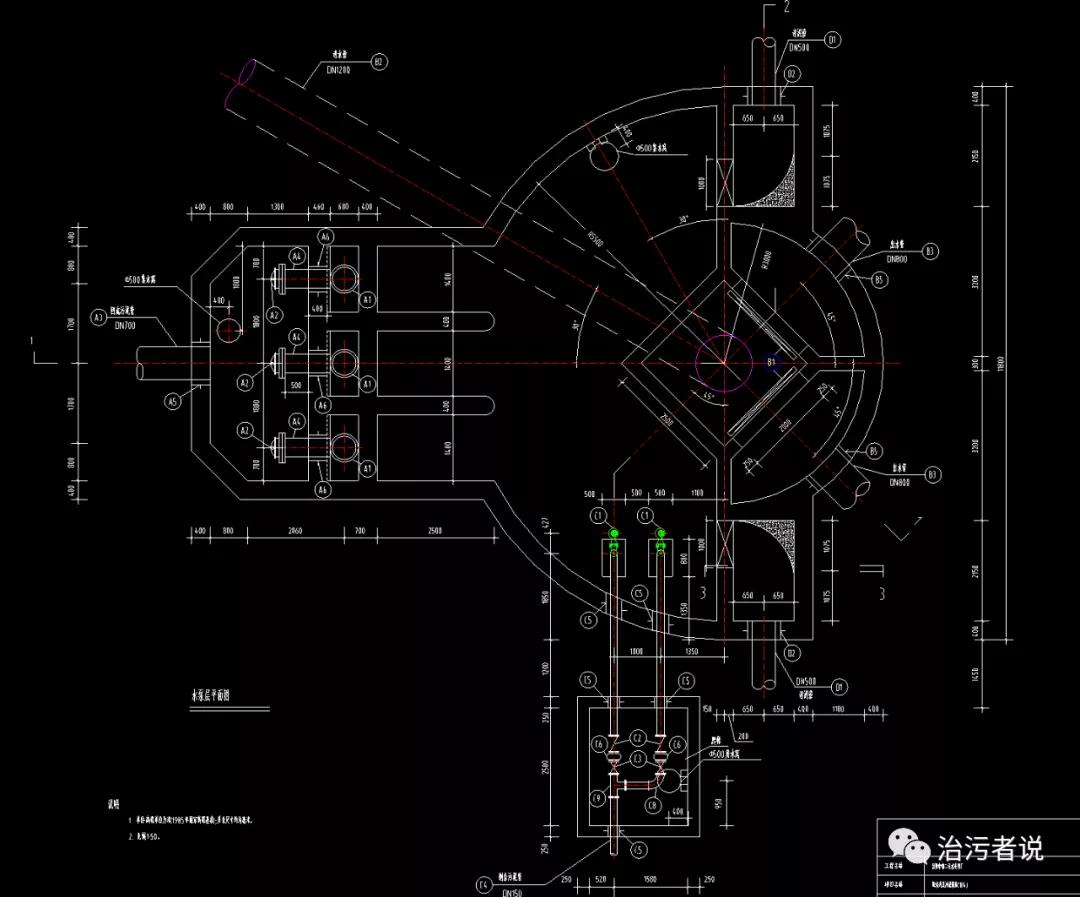

  比如一個構筑物的工藝圖紙有平面圖，剖面圖。平面圖是反應了從上端向下看到的構筑物的形狀，也就是上帝視角下或者是航拍角度的構筑物全貌，剖面圖是從構筑物的一個位置進行切開看到的樣子，也就是反映的是構筑物內部的結構。污水處理的構筑物往往不是簡單的一個方形的水泥池，內部結構非常的復雜，從一個位置的切開還不能說明構筑物的內部的詳細結構，因此會(huì )有很多的剖面圖來說明構筑物的內部結構，這就需要運營人員能夠把眾多的剖面綜合成一個整體來看，這樣才能了解一個構筑物內部的詳細情況，最有說服力的就是二沉池的配水井，可能是曝氣池到二沉池混合液的分配，二沉池出水的匯流，二沉池回流污泥的匯集三者的共同組成的一個圓柱體結構，如果只是從施工結束后的外觀看，只能看到外邊的一個大圓柱，無法了解內部的詳細結構，這時候就一定要仔細地閱讀設計圖紙，以免在后面的管理工作中不知道如何控制各個流程。

  在學會(huì )讀圖之后，運營管理人員要從各個階段的設計資料學到更多的運營管理方面的內容，來指導日常的生產。

  比如一個構筑物的工藝圖紙有平面圖，剖面圖。平面圖是反應了從上端向下看到的構筑物的形狀，也就是上帝視角下或者是航拍角度的構筑物全貌，剖面圖是從構筑物的一個位置進行切開看到的樣子，也就是反映的是構筑物內部的結構。污水處理的構筑物往往不是簡單的一個方形的水泥池，內部結構非常的復雜，從一個位置的切開還不能說明構筑物的內部的詳細結構，因此會(huì )有很多的剖面圖來說明構筑物的內部結構，這就需要運營人員能夠把眾多的剖面綜合成一個整體來看，這樣才能了解一個構筑物內部的詳細情況，最有說服力的就是二沉池的配水井，可能是曝氣池到二沉池混合液的分配，二沉池出水的匯流，二沉池回流污泥的匯集三者的共同組成的一個圓柱體結構，如果只是從施工結束后的外觀看，只能看到外邊的一個大圓柱，無法了解內部的詳細結構，這時候就一定要仔細地閱讀設計圖紙，以免在后面的管理工作中不知道如何控制各個流程。

  在學會(huì )讀圖之后，運營管理人員要從各個階段的設計資料學到更多的運營管理方面的內容，來指導日常的生產。
