很多朋友在辦公過程中可能會(huì )根據工作的需求需要輸入直徑符號，但是卻不知道直徑符號怎么打。

本來同一份工作，別人只花了3小時就做好了，而你花一天也做不好，差距就在于這些難搞的符號。

今天就來教大家如何用鍵盤打出直徑符號，還有整理的CAD快捷鍵和命令大全~

01  Word中直徑符號怎么打

利用輸入法輸入1）按住Alt鍵，用小鍵盤敲入數字0248，將出來ø2）按住Alt鍵，用小鍵盤敲入數字0216，將出來Ø3）在智能abc輸入法下，先按下V，然后按數字6，將出來一些特殊字符然后找到直徑符號。

Word中使用工具欄菜單的特殊符號

步驟是：插入→符號，子集切到 西里爾文 將看到Ф符號，選擇后插入。

02  Excel中直徑符號怎么打

先打開EXCEL文本,在其工具欄上有一個叫做"插入"的工具，單擊，接著就會(huì )自動彈出一個菜單，在其菜單里有一個叫做"符號"的，直接單擊符號選項，里面有很多種符號，選擇你想要的那種符號就可以了。

03  CAD中直徑符號怎么打

輸入法，輸入"%%C"就是"Φ"了。另外cad還自帶了幾個符號，"%%D" 為"°"、 "%%P"為"±"。

04  搜狗輸入法妙用

快速輸入特殊符號：

直徑：【φ】

攝氏度：【℃】

電阻：【Ω】【°】

【≥】、【≈】、【……】

【←】、【→】、【↑】、【↓】、【■】

土辦法是：

插入→特殊字符→然后瞪著眼睛找半天。
洋氣方法：

輸入這些字符的簡拼或全拼就 okay 了

【dydy】得到 【≥】

【ssd】 得到 【℃】

【du】 得到 【°】
【sjx】 得到 【▲】或【△】

【fk】 得到 【■】或【□】

【slh】 得到 【……】

我們最常用、最想用的是一些數學符號如：直徑、 電阻、攝氏度、人民幣等，這里就需要設置一下了，

操作步驟如下：?jiǎn)螕羲压菲匆舻摹驹O置屬性】→【高級】→【自定義短語設置】→【雙擊你想編輯的項進行編輯就 ok 了】
有些特殊符號在默認狀態下是沒有的，這個就需要添加了，如直徑【φ】是沒有的，單擊【添加自定義】→縮寫欄里填上你給 φ 取的名字，如【fai】、【zhijing】、【diameter】等，然后將光標移到短語欄，然后打開搜狗軟鍵盤中的希臘字母，找到 φ，單擊一下→回到設置對話框→點【確認添加】，這樣就 ok 了。

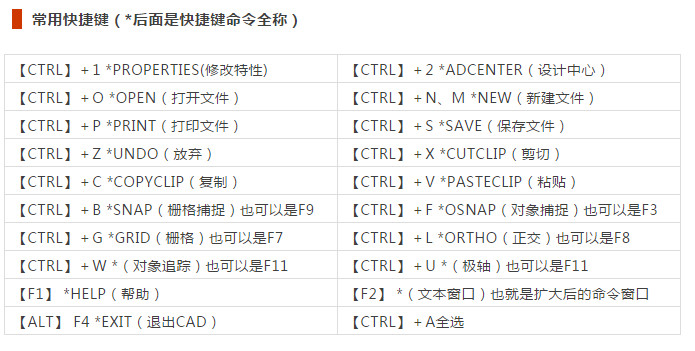

05  CAD快捷鍵和命令大全

注意：使用這些快捷鍵的前提條件一定要把CAD里面的“Windows標準加速鍵”打開，默認為開。如果不行你可以輸入OP命令→用戶系統配置→Windows標準加速鍵→在前面打個√就OK了→確定。

常用標注命令

DLI：直線標注

DAL：對齊標注

DRA：半徑標注

 DDI：直徑標注

DAN：角度標注

 DCE：中心標注

DOR：點標注

LE：快速引出標注

DBA：基線標注

特殊文本輸入方法

%%C=Ø

%%P=±

%%D=o

％％u下劃線開或關，Sample：this %%uchen%%u，等同于：this chen ％％o上劃線開或關

巧借excel在CAD中繪制曲線

在工程計算時，經常要用AutoCAD畫出一條曲線，而這條曲線如果是由多個坐標點連接成的，輸入起來就麻煩，而且容易出錯。如果利用EXCEL應用程序來保存數據，并與CAD巧妙地結合起來，就能很容易地畫出該曲線。

具體方法為：首先，在Excel中輸入坐標值。我們將x坐標值放入A列，y坐標值放入到B列，再將A列和B列合并成C列，由于A(yíng)utoCAD中二維坐標點之間是用逗號隔開的，所以我們在C2單元格中輸入："=A2&","&B2"，C2中就出現了一對坐標值。我們用鼠標拖動的方法將C2 的的公式進行復制，就可以得到一組坐標值。

其次，選出所需畫線的點的坐標值，如上例中C列數據，將其復制到剪貼板上，即按Excel中的復制按鈕來完成此工作。打開AutoCAD，在命令行處鍵入spline (畫曲線命令)，出現提示："Object/："，再在此位置處點擊鼠標右鍵，彈出菜單，在菜單中選擇Paste命令，這樣在Excel中的坐標值就傳送到了AutoCAD中，并自動連接成曲線，單擊鼠標右鍵，取消繼續畫線狀態，曲線就畫好了。

通過上面的方法，可以很方便地繪制各種曲線或折線，并且在Excel中很容易地修改并保存坐標值。

CAD表格制作

AutoCAD盡管有強大的圖形功能，但表格處理功能相對較弱，而在實際工作中，往往需要在A(yíng)utoCAD中制作各種表格，如工程數量表等，如何高效制作表格，是一個很實用的問題。

在A(yíng)utoCAD環境下用手工畫線方法繪制表格，然后，再在表格中填寫文字，不但效率低下，而且，很難精確控制文字的書寫位置，文字排版也很成問題。

盡管AutoCAD支持對象鏈接與嵌入，可以插入Word或Excel表格，但是一方面修改起來不是很方便，一點小小的修改就得進入Word或Excel，修改完成后，又得退回到AutoCAD。

另一方面，一些特殊符號如一級鋼筋符號以及二級鋼筋符號等，在Word或Excel中很難輸入，那么有沒有兩全其美的方法呢，經過探索，可以這樣較好解決：

先在Excel中制完表格，復制到剪貼板，然后再在A(yíng)utoCAD環境下選擇edit菜單中的Paste special，選擇作為AutoCAD Entities，確定以后，表格即轉化成AutoCAD實體，用explode炸開，即可以編輯其中的線條及方字，非常方便。

CAD繪圖環境設置

1、CAD不同于別的應用軟件，要滾動條，且滾動條占屏幕空間，你可以輸入：OP→顯示→窗口元素→圖形窗口中顯示滾動條前面的√去掉就可以了→確定。那樣滾動條就沒了。

2、大家都知道CAD的繪圖窗口黑呼呼的，如果你不喜歡，想換種繪圖背景，就可以輸入：OP→顯示→窗口元素→顏色→窗口元素下面選擇模型空間背景→再選擇你要的顏色→應用并關閉→OK了。同樣的方法也可以設置命令窗口背景及字體。

3、如果你覺得繪圖窗口還不夠大，也可以把布局和模型選項卡給關掉：OP→顯示→顯示布局和模型選項卡前面的√去掉就OK了→確定。

4、用久了CAD的朋友都知道空格或回車鍵可以重復上一個命令，右擊會(huì )彈出一個菜單，如果想要右擊直接重復上一個命令行不行，OK，當然行：OP→用戶系統配置→Windows標準→繪圖區域中使用快捷菜單前面的√去掉就行了（默認打√）就行了→確定。

5、如果你的CAD給你或給別人設置的亂七八糟的，如果你的CAD菜單和工具都不見了，輸入：OP→配置→重置→確定就OK了。

CAD拉伸做實體輸入文字或漢字后，用txtexp命令來炸開文字或漢字，再稍微修改一下，用EXT命令來拉伸，你就能看到實體字了。

修改鏡像文字大家有沒有試著比一下MI命令，當鏡像圖形的時候，圖形會(huì )反過來，當鏡像文字的時候，文字會(huì )反過來嗎？不會(huì )是吧。這時候該用mirrtext命令了，它就是用來修改文字鏡像屬性的。試試看，文字會(huì )不會(huì )反過來。

把CAD圖放入其他軟件用屏拷鍵print可把CAD圖復到word、excel里面，但需注意背景，別CAD繪圖背景改成白了好看點。

快速繪制三視圖立體畫好了，怎么快速繪制三視圖呢，有人會(huì )想到在布局里面生成四個視口，分別為立體視圖、主視圖、左視圖、俯視圖，這樣方法是不錯，不過標注怎么辦？是能標注，但標出來對嗎？CAD沒有PRO/E的功能，可以生成工程圖，咋辦，一個視圖一個視圖的繪制，太麻煩了吧。

看看我是怎么繪三視圖吧。

立體搞定后→再新建一個文件 →

在新文件里面輸入V命令 →

把當前視圖改成西南等軸測→

再用UCS命令下的V（視圖）子命令→

切換到立體文件去 →

再用LA命令建一個“生成三視圖”的圖層→

用V命令把當前視圖改成主視圖 →

把當前圖層改成“生成三視圖”并鎖定其它圖層 →

消隱并設置消隱變量（dispsilh）設置成0→

這時我們看到的是實體的主視，就把實體主視再描繪一篇→

選擇所有對象并剪切→切換的新文件那里去并粘貼→

OK。

看到了嗎，主視圖搞定。

左視圖、俯視圖方法同上。
